閥門電動裝置Z20T-36W產品使用手冊及接線說明書

[ 2024-10-11 ]

更多相關產品點擊：閥門電動裝置

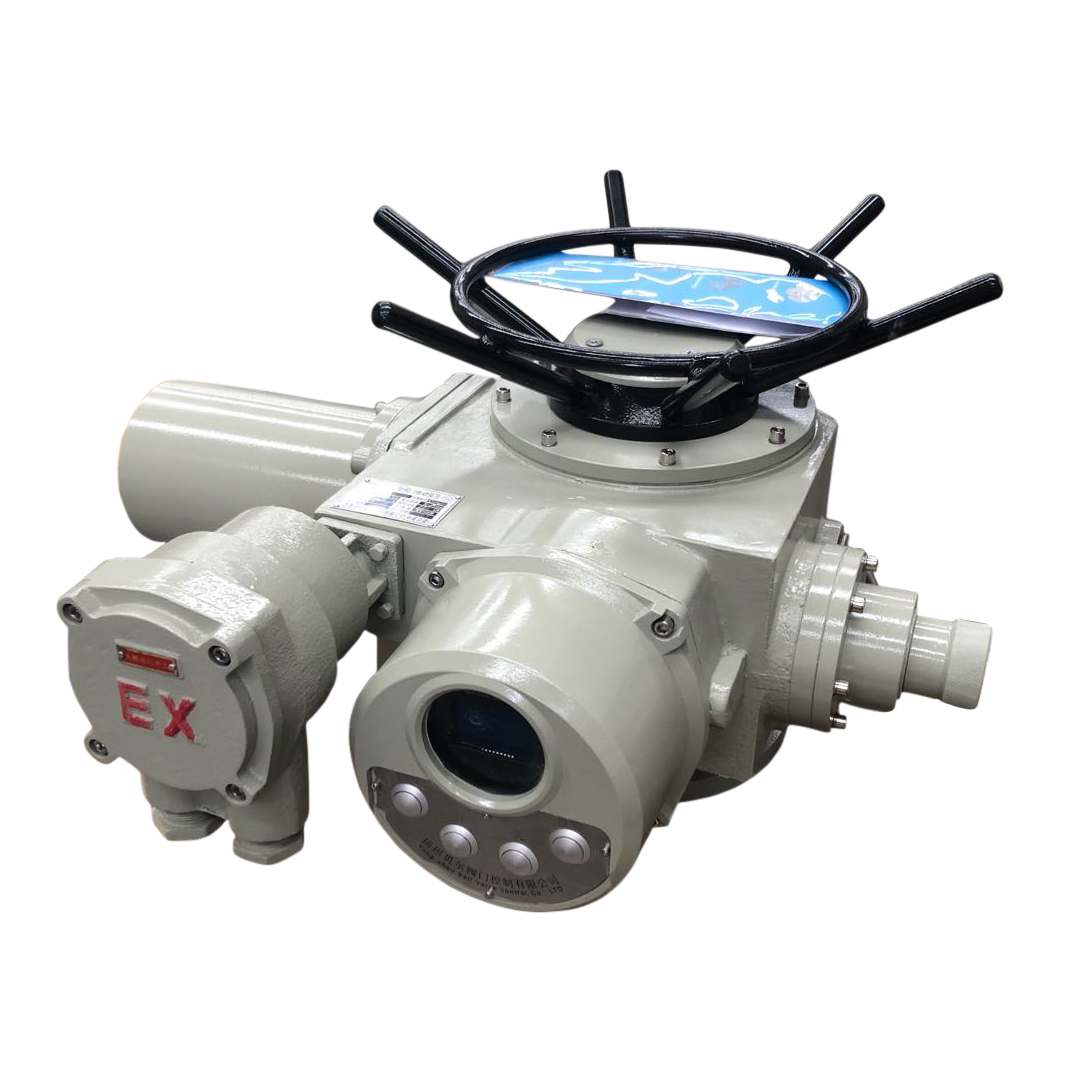

‌閥門電動裝置Z20T-36W是一種用于控制閥門的電動裝置，能夠準確地按控制指令動作，實現對各類閥門的遠控、集控和自動控制。‌ 該裝置具有防塵、防水、防輕腐蝕的特性，防護等級為IP55、IP65（特殊定貨），適用于多種工作環境。 Z20T-36W閥門電動裝置的主要特點包括： ‌轉矩控制機構動作可靠，調節方便，轉矩重復精度高‌。 ‌行程控制機構調節精度和重復度高‌，開向和關向可配裝各2只至4只微動開關。 ‌采用半自動手—電動切換機構‌，機構簡單，工作可靠，操作輕便。 ‌采用閥門電動裝置用三相異步電機‌，啟動轉矩大，轉動慣量小。 ‌配有機械式閥位指示器‌，方便實時監控閥門的開啟和關閉狀態。該裝置的環境適應性強，能夠在-20℃到+60℃的環境溫度下正常工作，相對濕度不大于95%（25℃時）。這些特性使得Z20T-36W閥門電動裝置廣泛應用于閘閥、截止閥、節流閥、隔膜閥等各類閥門的控制，成為工業自動化控制中不可或缺的設備‌。

型號示例：

　　1 、DZW30I-18/50：表示電動執行機構為多回轉,輸出轉矩300N·m（30kgf·m），電站型接口，輸出轉速18r/min，轉圈數50，戶外型。

　　2、 DZB45T-24/120S：表示電動執行機構為多回轉,帶手動二級減速裝置,輸出轉矩450N·m（45kgf·m），推力型接口，輸出轉速24 r/min，轉圈數120，隔爆型。

　　3、DZBT120-24/80：表示電動執行機構為多回轉,輸出轉矩1200N·m (120kgf·m)，輸出轉速24 r/min，轉圈數80圈，隔爆整體調節型。

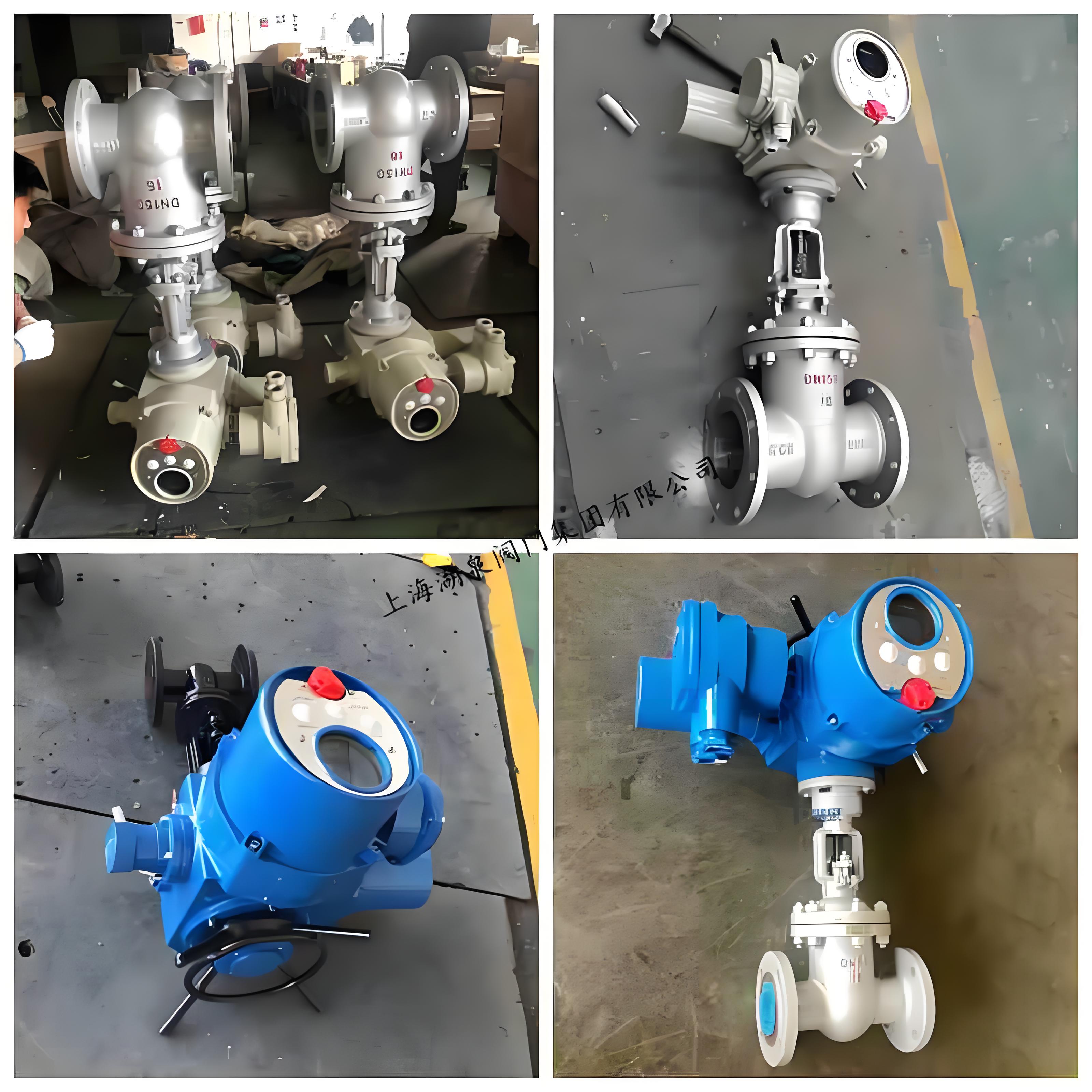

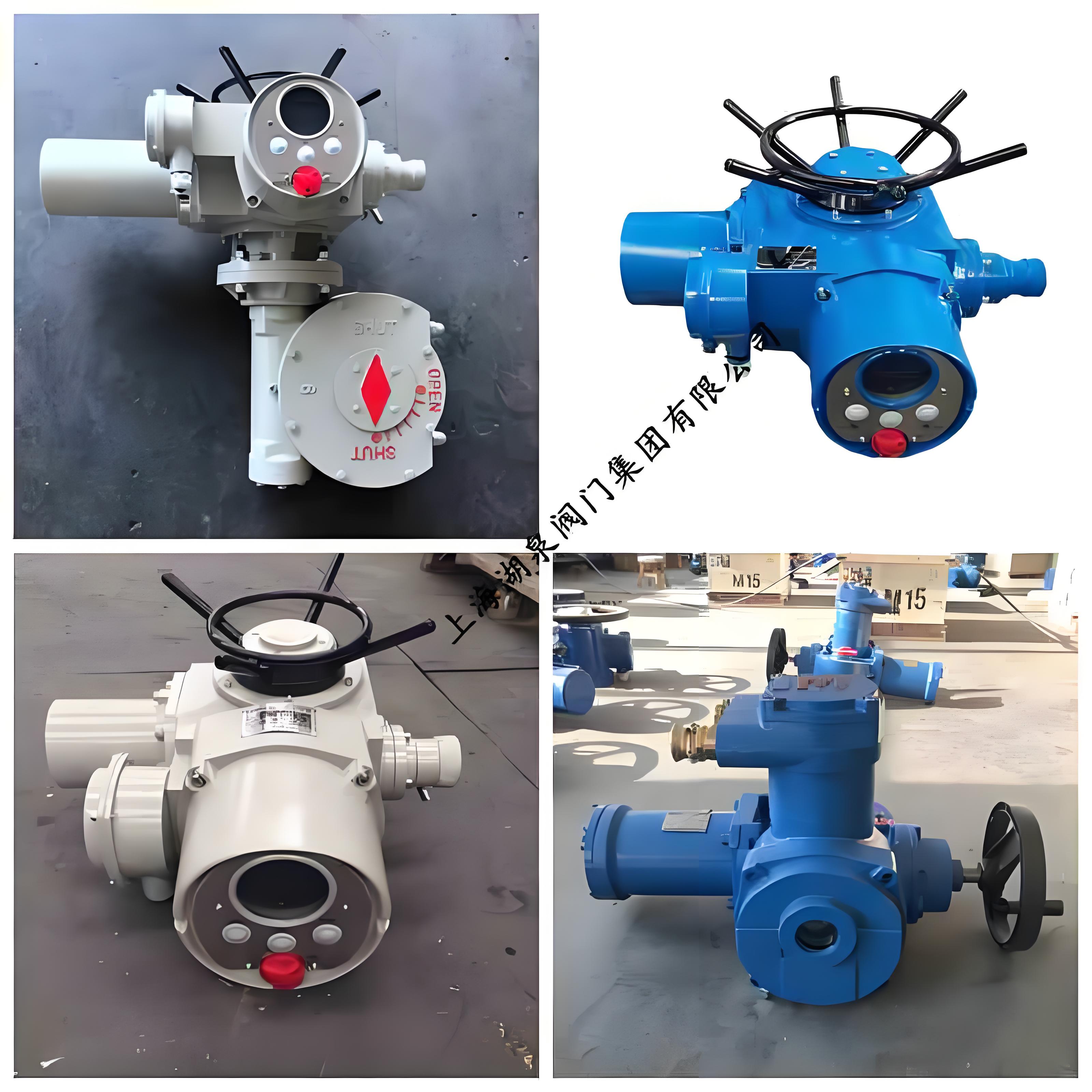

DZW系列多回轉電動裝置使用于閘閥、截止閥、節流閥、隔膜閥。它可以準確地按控制指令動作，是對各類閥門、風門實現遠控、集控和自動控制的必不可少的驅動裝置。該系列產品不僅用于電站，還可以用于石化、冶金、公共事業等主要型號有：主要的產品型號：Z10/DZW10、Z20/DZW20、Z30/DZW30、Z45/DZW45、Z60/DZW60、Z90/DZW90、Z120/DZW120、Z180/DZW180、Z250/DZW250、DZW350/DZW350、Z500/DZW500 。
執行器

型號規格	公稱轉矩（N，m)	公稱推力（KN）	最大閥桿直徑	最大轉圈數（圈）	手動速比	輸出轉速（r/min)	電機功率（KW）	參考重量（Kg)
Z5	50	20	28	60	1::1	12	0.12	28
Z10	100	40	28	60	1::1	18\24\36	0.25\0.37	45
Z15	150	40	28	60	1::1	18\24\36	0.37\0.55	50
Z20	200	100	40	60	1::1	18\24	0.37\0.55	55
Z30	300	100	40	60	1::1	18\24	0.55\0.75	58
Z45	450	150	48	120	1::1(20::1)	24\36	1.1\1.5	110
Z60	600	150	48	120	1::1(20::1)	24\36	1.5\2.2	120
Z90	900	200	60	120	1::1(25::1)	24\36	2.2\3	139
Z120	1200	200	60	120	1::1(25::1)	24\36	3\4	142
Z180	1800	325	70	150	22.5::1	18\24	4\5.5	250
Z250	2500	325	70	150	22.5::1	18\24	5.5\7.5	255
Z350	3500	700		150	20::1	18\24	7.5\10	330
Z500	5000	700	80	150	20::1	18\24	10\15	350

本裝置一般按右旋關閉閥門調整出廠，如左旋關閉的閥門選配電裝時應特殊說明：
1、注明閥門全行程的總圈數;
2、訂購落地支架應注明上傳或下傳;
3、用戶如要我廠協助選訂本裝置需提供; 閥門種類、型號、規格、閥桿直徑和旋向; 介質參數，如溫度、壓力等;如防護等級需IP67，用戶訂貨時需指明。
